12j201平屋面建筑构造图集

12j201图集是中国建筑标准设计研究院编制的国家建筑标准设计参考图集，系统规范了各类平屋面的建筑构造做法和技术要求。本图集适用于民用与工业建筑的平屋面工程设计、施工及验收，为建筑防水、保温、排水等关键环节提供标准化解决方案。通过系统化的构造设计和权威性的技术规定，有效解决了平屋面工程中的渗漏、开裂等常见质量问题。其科学合理的构造层次和详细的节点做法，既保证了屋面功能可靠性，又提升了工程建设效率，是建筑屋面工程设计施工的重要依据。

12j201图集总说明

1 编制依据

1. 1 本图集是根据住房和城乡建设部建质函 [2012]69文”关于印发《二 一二年国家建筑标准设计编制工作计划》的通知”编制的。

1. 2 本图集依据下列规范和规程:

《屋面工程技术规范)) GB50345-2012

《屋面工程质量验收规范)) GB5 02 07-2 012

《倒置式屋面工程技术规程)) JGJ2 30-2010

《种植屋面工程技术规程)) JGJ1 55

《民用建筑热工设计规范)) GB50176-93

《严寒和寒冷地区居住建筑节能设计标准)) JGJ26-2010

《夏热冬冷地区居住建筑节能设计标准)) JGJ1 34-2010

《夏热冬暖地区居住建筑节能设计标准)) JGJ7 5-2003

《建筑设计防火规范)) GB50016

1. 3 当依据的标准规范进行修订或有新的标准规范出版实施时，应按新版标准规范对本图集相关内容进行复核后选用。

2 适用范围

2. 1 本图集适用于屋面排水坡度为 2% -5% ，屋面结构层为钢筋混凝土的平屋面。

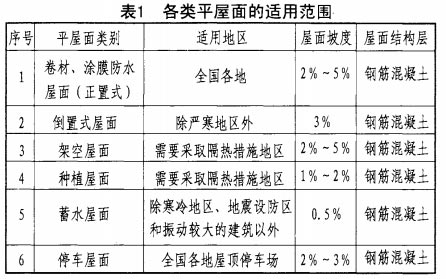

2.2 各类平屋面的适用范围见表1

3 图集内容

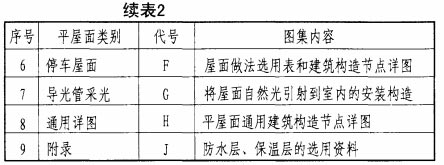

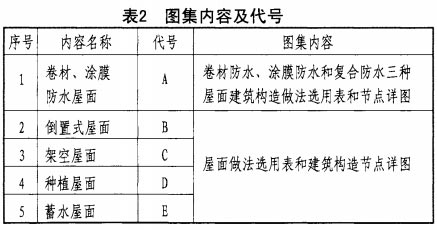

3. 1 本图集内容及代号见表2.

3.2 为满足汽车库、停车场的设计需要和适应节能与能源利用的需要，本图集将停车屋面和导光管采光两项内容做为独立章节编入。

更多的详细内容请参考软件包中的12j201图集。
